伊頓UPS電源網管配置

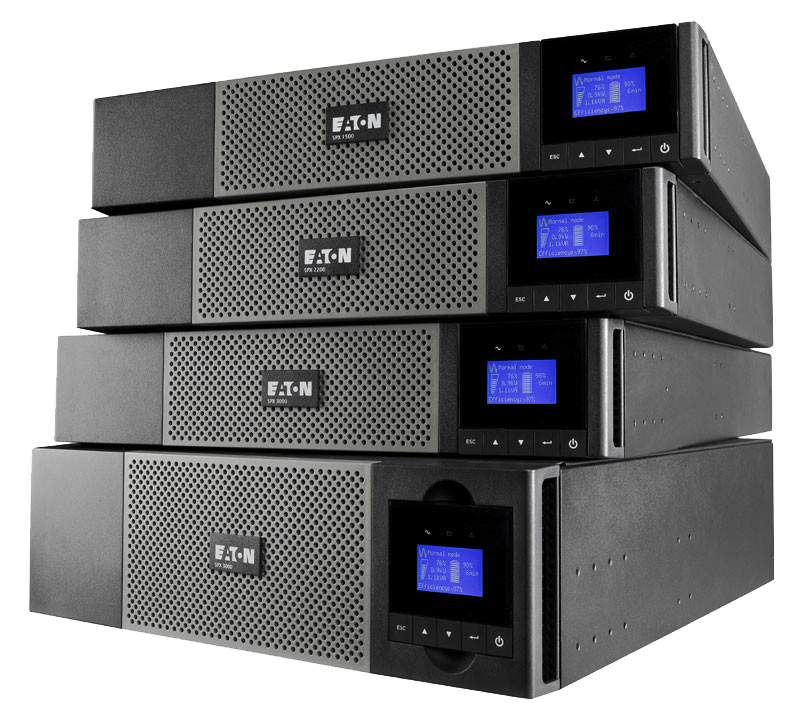

伊頓UPS配備兩個X-Slot通信擴展插槽和一個RS-232通信接口，配合伊頓公司Connect UPS Web/SNMP網絡適配器，支持TCP/IP或SNMP網絡通訊協議。伊頓公司的IPM是基于SNMP通訊協議的網絡監控軟件。第三方公司的集中網管軟件需基于TCP/IP或SNMP網絡通訊協議。也可直接通過WEB網頁瀏覽器對UPS實時監控。

網管功能

系統網絡配置及連接方式

UPS配備ConnectUPS網絡適配器(網卡)

計算機配備網卡

10-BaseT網絡結構

TCP/IP或SNMP網絡通訊協議

監控網絡功能

IPM提供了對每一個接入設備的實時數據采集，事件管理和報警、歷史事件記錄、趨勢分 析圖、趨勢預測和提供潛在的硬件故障發生的可能性預測等。用戶能集中監視到保護關鍵設備的UPS的操作情況和關鍵信息。

狀態顯示功能

實時監視當前多臺UPS系統的工作情況，用戶可以在一個工作窗口中瀏覽到當前所監控的所有UPS系統的工作狀況。每個IPM服務器可同時監控多達64臺UPS設備。

IPM具有Modbus Gateway功能，可使它在能夠監控UPS的同時還可監控支持Modbus通訊協議的各種樓宇自控系統及設備。UPS可以通過通訊線與IPM服務器的串行端口直接連接通訊，也可以使用愛克賽公司的UPS網絡適配器(ConnectUPS)通過TCP/IP網絡與IPM服務器連接通訊。

參數顯示功能

實時顯示每一臺UPS系統的工作狀態圖、有關輸入、輸出以及電池系統的關鍵參數信息等。

所有被監視的設備的關鍵數據臨界點、報警等級以及其它相關的設置在安裝時已經做了預設置。這些缺省的參數設置可由授權用戶根據其實際情況進行修改。這些數據臨界點包括數值信息(模擬量)和狀態信息。

報警功能

對于IPM所監控的每一臺UPS系統所產生的報警信息，用戶可以設置每個報警信息的報警方法：

彈出報警窗口，報警信息

多媒體聲音報警

遠程撥號報警(Pager Service)

E-mail報警(本地E-Mail服務器)(Printer Service)

發送報警到打印機(Printer Service)

發送報警到串行通訊端口(Com Service)

IPM可為用戶提供非常先進的報警管理功能，以使用戶能根據這些報警進行一系列的處理工作以達到高效的響應能力。當報警產生時，一個報警管理窗口被激活并彈出，所有的報警信息將顯示在同一窗口中使得用戶可同時響應多個報警信息。

對于故障信息的監視和報警，IPM先進的報警管理系統的能力包括了過濾所選擇的監控通道的能力和通過信息管理功能對現有全部故障信息的報警響應。用戶可設置IPM以預定義的順序通過調制解調器向尋呼機發送報警信息或者發送E-Mail、發送到打印機或COM 端口輸出， 報警信息還可存儲到IPM服務器的數據庫中，以便使定期連接的用戶也可查看到此報警信息的內容。

實時動態曲線圖

IPM具有強大的數據跟蹤及采集能力，可提供實時曲線圖。所提供動態曲線圖顯示可幫助用戶預測潛在的硬件故障和趨勢走向。

日志記錄報告

IPM具有中央日志記錄功能。用戶可以將日志記錄已每天、每周、每月的時間順序存儲起來。日志中記錄了所有UPS系統發送的報警事件的具體信息，以及有關IPM軟件本身的操縱及控制日志信息。
