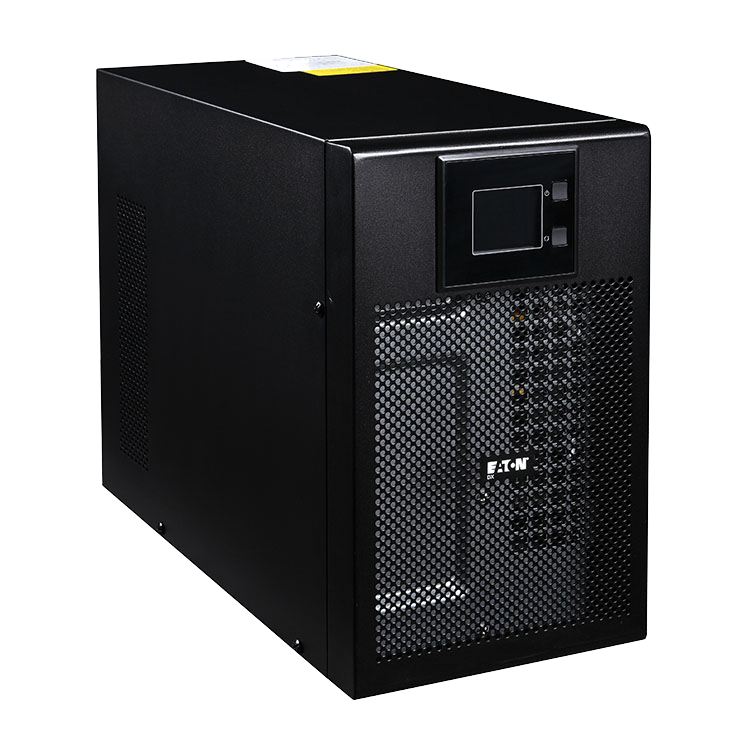

伊頓UPS電源系統由四大部分組成：整流、儲能、變換和開關控制。其系統的穩壓功能通常是由整流器完成的，整流器件采用可控硅或高頻開關整流器，本身具有可根據外電的變化控制輸出幅度的功能，從而當外電發生變化時(該變化應滿足系統要求)，輸出幅度基本不變的整流電壓。凈化功能由儲能蓄電池來完成，由于整流器對瞬時脈沖干擾不能消除，整流后的電壓仍存在干擾的脈沖。蓄電池除可存儲的功能外，對整流器來說就像連接了一只大容量電容器，其等效電容量的大小，與蓄電池的容量大小成正比。由于電容兩端的電壓是不能突變的，即利用了電容器對脈沖的平滑特性消除了脈沖干擾，起到了凈化功能，也稱對干擾的屏蔽。頻率的穩定則由變換器來完成，頻率穩定度取決于變換器的振蕩頻率的穩定程度。為方便伊頓UPS電源系統的日常操作與維護，設計了系統工作開關，主機自檢故障后的自動旁路開關，檢修旁路開關等開關控制。
